VD draad 90 graden (H07V2-U)

Wat is een VD draad 90 graden draad en waar wordt hij voor gebruikt?

VD draad 90 graden is vergelijkbaar met de H07V-U draad. Deze draden worden veel gebruikt in huizen en gebouwen, aangezien je hiermee stroom van punt A naar punt B kunt brengen. VD draad 90 graden kan tot 90 graden aan, waardoor deze ook vaak in kast- en paneelbouw gebruikt wordt.

Wat betekenen de kleuren van een VD draad 90 graden draad?

Alle kleuren van VD draden staan voor verschillende functies. Hierdoor kan een installateur dus aan de kleuren precies zien wat voor soort draad het is en hoe ze deze kunnen gebruiken.

Bruin: Fasedraad
Grijs: Fasedraad

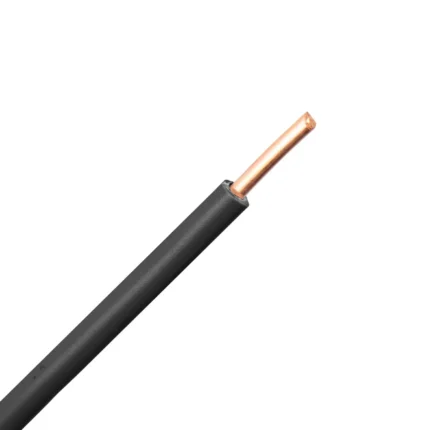

Zwart: Schakeldraad
Blauw: Nuldraad
Groen/geel: Aardedraad

Waar staan de letters in VD draad 90 graden (H07V2-U) voor?

H: geharmoniseerd. Dit betekent dat er een HAR keur op zit.
07: De cijfers staan voor de spanningsklasse van het draad. 07 staat voor 450 - 750 volt.
V2: vinyl. Dit gaat over de buitenmantel en staat voor PVC dat tot 90 graden aan kan.
U: massief draad. Dit betekent dat dit draad een massieve geleider heeft.

Wat is het verschil tussen VD draad 90 graden en andere soorten installatiedraden?

VMD draad (H05V-U)

• 300 - 500 volt
• 70 graden
• PVC
